1.介绍
特凯贝电池管理系统（BMS）由一个中央管理单元（主机/BCU）及多个电池管理单元（从机/BMU）组成，主要用于对矿用电池包的电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与车辆集成控制器或充电机进行信息交互，保障高效、可靠、安全运行。
2.主要功能
Ø 具有单体电压数据采集、总电压数据采集、电流采集、温度采集、电池组绝缘状态检测功能
Ø 具有完备的故障等级报警功能，包括电压、电流、温度、绝缘等故障报警
Ø 具有SOC估算功能
Ø 具有充放电控制功能
Ø 具有被动均衡管理功能，提高电池组一致性
3.主要技术参数
|
工作电压
|
9V DC～30V DC
|
|
工作环境温度
|
-30℃～75℃
|
|
工作湿度
|
5%～90%，不结露
|
|
单体电压采集
|
采集范围
|
0V～5V
|
|
采集精度
|
0V～2.3V，误差：±6mV
|
|
2.3V～5.0V，精度：5‰
|
|
采集周期
|
≤300ms
|
|
电池温度采集
|
采集范围
|
-40℃～+125℃
|
|
采集精度
|
-40℃～-30℃，误差：±2℃
|
|
-30℃～+60℃，误差：±1.5℃
|
|
+60℃～+85℃，误差：±2℃
|
|
+85℃～+125℃，误差：±4℃
|
|
采集周期
|
≤300ms
|
|
充放电电流采集
|
采集范围
|
±350A
|
|
采集精度
|
0A≤电流绝对值≤80A， 误差: ±0.4A
|
|
80A＜电流绝对值≤200A，精度：5‰
|
|
绝缘电阻采集
|
绝缘报警误差
|
二级报警点：200K±30KΩ
|
|
一级报警点：500K±100KΩ
|
|
绝缘报警
|
0≤绝缘电阻≤170K：二级报警
|
|
170K＜绝缘电阻≤230K：一级或二级报警
|
|
230K＜绝缘电阻≤400K：一级报警
|
|
400K＜绝缘电阻≤600K：一级报警或不报警
|
|
600K＜绝缘电阻：不报警
|
|
采集精度
|
≤12s
|
|
均衡
|
开启条件
|
慢充过程中:
最高单体电压＞4.05V；
单体电体压差＞50mV(可在线标定)
|
|
均衡电流
|
＞80mA
|
|
SOC估算
|
估算误差
|
≤5%
|
|
外部驱动
|
驱动方式
|
高低电平
|
|
驱动电压
|
12V DC
|
|
驱动能力
|
3A
|
|
对外接口
|
CAN波特率
|
250kbps /500kbps
|
4.安装方式与接线
4.1主机（BCU）、从机（BMU）电源接线示意图
图3 主机（BCU）、从机（BMU）电源接线示意图
4.2主机（BCU）、从机（BMU）通讯接线示意图
图4 主机（BCU）、从机（BMU）通讯接线示意图
4.3 从机（BMU）与单体电池连接示意图
图5 从机（BMU）与单体电池连接示意图
4.4主机（BCU）与霍尔传感器接线示意图

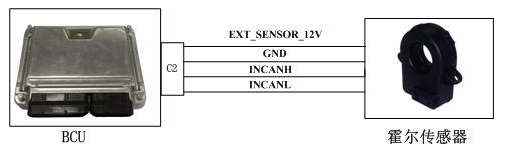

图6 主机（BCU）与霍尔传感器接线示意图
4.5霍尔传感器连接动力线总负示意图
霍尔传感器放置区分方向，放置在动力线总负端时霍尔顶部箭头方向指向动力电池组总负端。

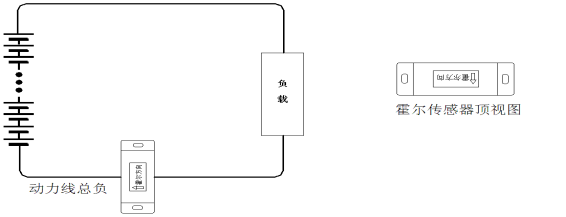

图7 霍尔传感器连接动力线总负示意图
5.系统连接线束接口定义

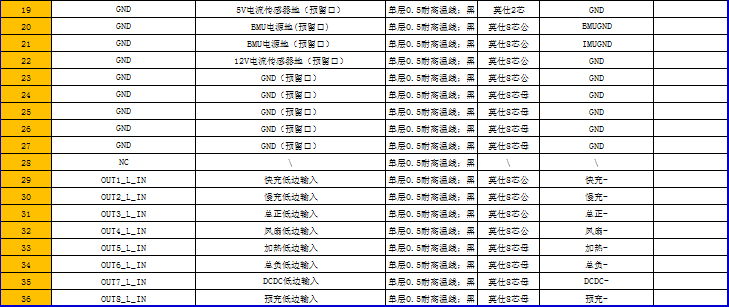

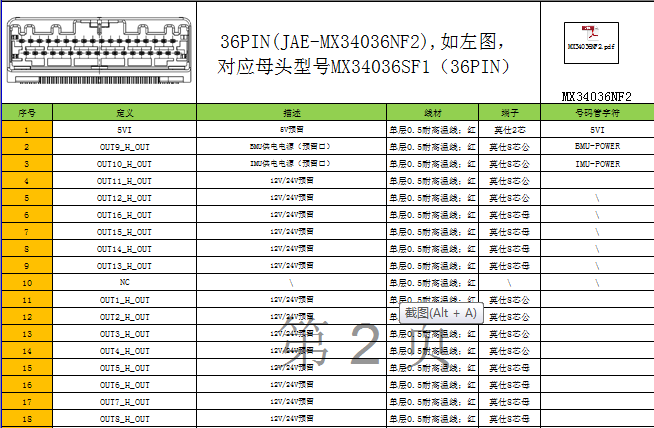

5.1主机（BCU）线束接口定义

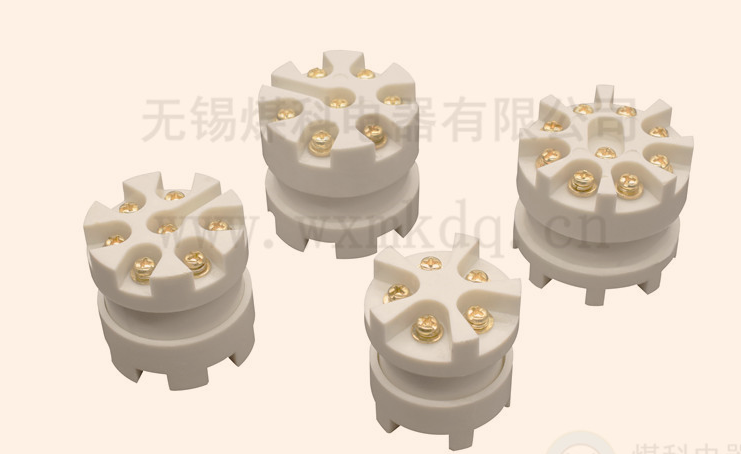

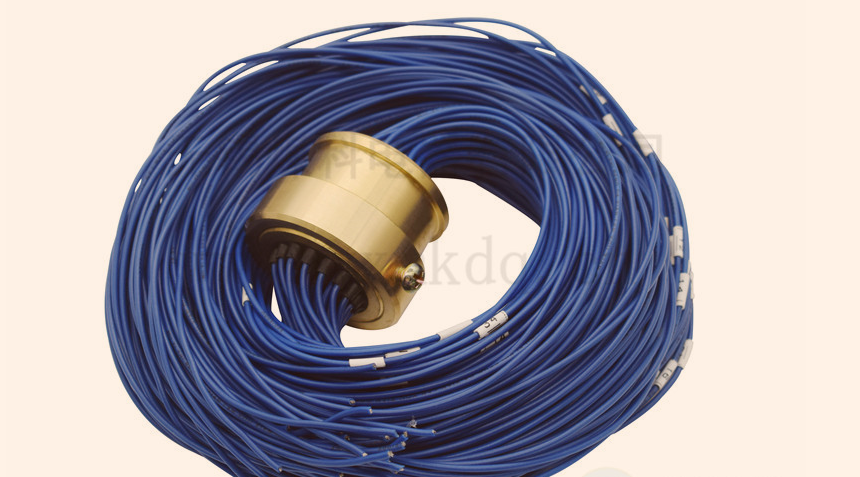

图：通讯防爆接线端子
图：采集防爆接线端子

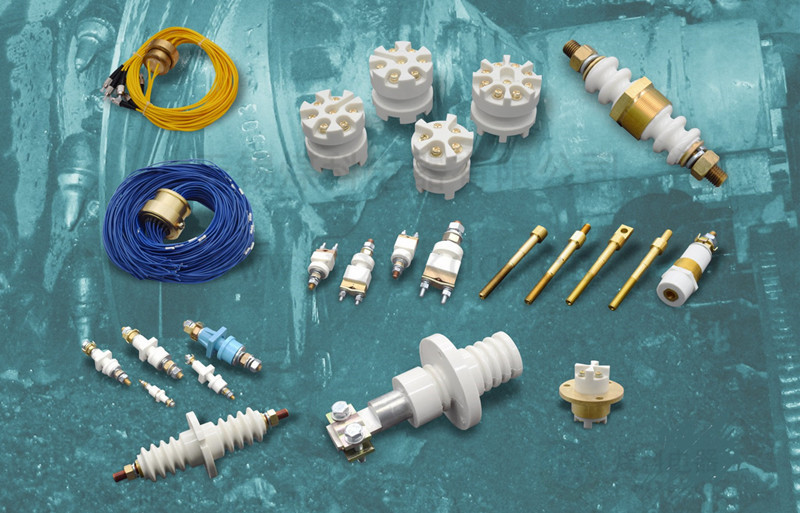

图：常用防爆接线端子
